راهنمای انتخاب قطعات برای طراحی کوادکوپتر

انتخاب دقیق قطعات برای طراحی و ساخت کوادکوپتر، گامی حیاتی در دستیابی به پروازی پایدار و عملکردی مطلوب است. این فرآیند شامل درک وظیفه هر جزء، مانند موتورهای براشلس و کنترلر پرواز، و همچنین معیارهای فنی نظیر وزن و توان باتری لیپو می شود تا هماهنگی کامل بین اجزای مختلف پهپاد تضمین گردد. یک انتخاب هوشمندانه، ضامن پایداری، سرعت و کارایی پرنده شما خواهد بود.

دنیای پهپادها و به خصوص کوادکوپترها، این وسایل نقلیه هوایی بدون سرنشین (UAV)، روز به روز گسترده تر می شود. از تفریح و سرگرمی گرفته تا کاربردهای تخصصی مانند عکاسی هوایی، نقشه برداری، عملیات جستجو و نجات، و حتی نظارت بر مزارع کشاورزی، کوادکوپترها نقش آفرینی می کنند. این دستگاه های پیچیده، متشکل از اجزای ضروری متعددی هستند که هر کدام وظیفه مهمی در تضمین پروازی پایدار و عملکردی بهینه بر عهده دارند. درک ساختار داخلی و نحوه تعامل قطعات کوادکوپتر برای هر علاقه مند یا متخصصی که قصد طراحی و ساخت یک پهپاد را دارد، ضروری است.

نحوه ساخت یک هلیکوپتر یا کوادکوپتر و محاسبات آن

آموزش طراحی کوادکوپتر نیازمند درک اصول دینامیک پرواز و هماهنگی دقیق بین قطعات است. کوادکوپترها با چهار موتور و ملخ که به صورت جفت در جهت های مخالف می چرخند، نیروی رانش لازم برای پرواز را تولید می کنند. این چرخش معکوس، گشتاورهای ایجاد شده را خنثی کرده و تعادل پرنده را حفظ می کند.

محاسبات در طراحی کوادکوپتر اهمیت بالایی دارند. نسبت رانش به وزن یکی از مهم ترین این محاسبات است؛ موتورها باید بتوانند حداقل 50 درصد بیشتر از وزن کل کوادکوپتر رانش تولید کنند، به طوری که ربات بتواند با کمتر از نصف توان موتورها به حالت هاور (شناور ماندن در هوا) برسد. این نسبت معمولاً 2 به 1 در نظر گرفته می شود تا کنترل پذیری مناسبی فراهم شود.

مفاهیم کنترل پرواز مانند رول (Roll)، پیچ (Pitch)، و یاو (Yaw) از طریق تغییر سرعت نسبی موتورها مدیریت می شوند. رول با تغییر سرعت موتورهای چپ و راست، پیچ با تغییر سرعت موتورهای جلو و عقب، و یاو با ایجاد اختلاف گشتاور بین جفت موتورهای هم جهت و مخالف جهت کنترل می گردد. این کنترل ها بر اساس داده های دریافتی از سنسورهایی مانند شتاب سنج و ژیروسکوپ توسط کنترلر پرواز انجام می شوند.

مدل سازی ریاضی کوادکوپتر شامل معادلات حرکت خطی و چرخشی است که نیروهای رانش، گرانش، و اصطکاک را در بر می گیرد. این مدل ها به مهندسان کمک می کنند تا رفتار پروازی کوادکوپتر را پیش بینی و سیستم های کنترل بهینه ای را طراحی کنند. هدف نهایی، دستیابی به پایداری و مانورپذیری دقیق در فضا است.

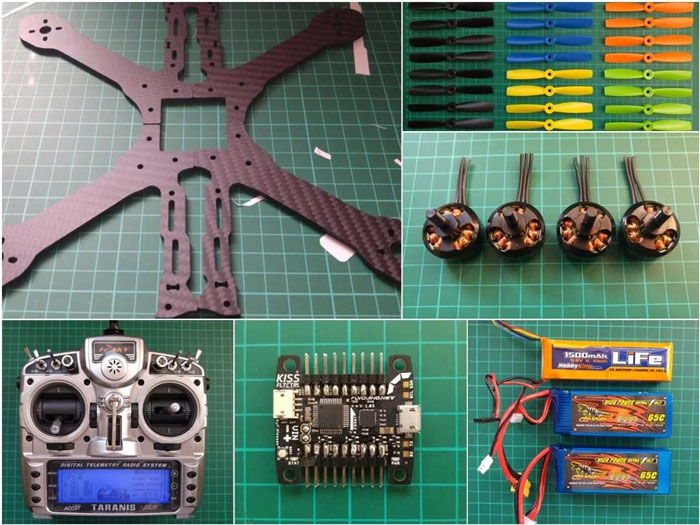

معرفی کامل قطعات کوادکوپتر و وظایف آنها

هر یک از اجزا و قطعات کوادکوپتر نقش حیاتی در عملکرد کلی این پهپاد ایفا می کنند. انسجام و ارتباط بین این اجزا به کوادکوپترها اجازه می دهد تا پروازی کنترل شده، پایدار و پرسرعت داشته باشند و طیف وسیعی از وظایف را انجام دهند. در ادامه به معرفی مهم ترین این قطعات می پردازیم:

فریم کوادکوپتر

فریم، ستون فقرات ساختاری کوادکوپتر است و تمامی قطعات دیگر روی آن نصب می شوند. این بخش معمولاً از مواد سبک وزن اما مقاوم مانند فیبر کربن، آلومینیوم، یا پلاستیک ساخته می شود تا وزن کلی پهپاد را به حداقل رسانده و در عین حال ثبات و استحکام لازم برای پرواز را فراهم کند.

طراحی فریم بر قدرت مانور، ظرفیت حمل بار و حتی پایداری پرواز تأثیر مستقیم دارد. انتخاب اندازه و شکل مناسب فریم، از جمله تعداد بازوها (معمولاً چهار بازو برای کوادکوپتر)، برای دستیابی به عملکرد مورد نظر بسیار مهم است. فریم باید به گونه ای باشد که لرزش ها را به حداقل رسانده و فضای کافی برای نصب تمامی اجزا را فراهم کند.

موتور کوادکوپتر

موتورها نیروی محرکه اصلی کوادکوپتر هستند و معمولاً از نوع براشلس (بدون جاروبک) انتخاب می شوند. موتورهای براشلس به دلیل راندمان بالا، طول عمر بیشتر، و قابلیت تولید گشتاور و سرعت چرخش (RPM) بالا، گزینه ای ایده آل برای پهپادها محسوب می شوند. هر کوادکوپتر چهار موتور دارد که روی بازوهای فریم نصب می شوند.

این موتورها با چرخاندن ملخ های متصل به آن ها، نیروی رانش لازم برای بلند کردن پهپاد از زمین و حفظ ارتفاع آن در طول پرواز را ایجاد می کنند. سرعت متغیر هر موتور امکان شیب دار شدن کوادکوپتر در جهات مختلف و تغییر جهت پرواز را فراهم می آورد. پارامتر KV (کیلوولت) موتور نشان دهنده سرعت چرخش آن به ازای هر ولت است و در انتخاب موتور مناسب برای ملخ و باتری خاص اهمیت دارد.

ملخ کوادکوپتر

ملخ ها یا پروانه ها مستقیماً به موتورها متصل شده و جریان هوای لازم برای ایجاد نیروی رانش و بلند شدن کوادکوپتر را تولید می کنند. کوادکوپترها دارای دو جفت ملخ هستند که در جهت مخالف یکدیگر می چرخند (یک جفت در جهت عقربه های ساعت و جفت دیگر خلاف جهت عقربه های ساعت) تا گشتاورهای واکنش را خنثی کرده و پایداری پرواز را تضمین کنند.

اندازه، گام (زاویه تیغه)، و تعداد پره‎های ملخ مستقیماً بر میزان نیروی بالابر تولید شده و در نتیجه بر ظرفیت حمل بار، مانورپذیری، و زمان پرواز کوادکوپتر تأثیر می گذارند. انتخاب ملخ مناسب باید با توجه به مشخصات موتور، وزن کلی پهپاد، و هدف پرواز (مانند سرعت یا زمان پرواز بیشتر) انجام شود.

کنترلر پرواز کوادکوپتر

کنترلر پرواز (Flight Controller یا FC) به عنوان “مغز” کوادکوپتر عمل می کند و وظیفه اصلی آن، مدیریت و پایداری پرواز است. این برد الکترونیکی پیچیده، داده ها را از سنسورهای مختلف نظیر شتاب سنج، ژیروسکوپ، و فشارسنج دریافت کرده و آن ها را پردازش می کند تا کوادکوپتر را در حالت تعادل نگه دارد.

کنترلر پرواز همچنین ورودی های خلبان را از طریق فرستنده و گیرنده رادیویی تفسیر کرده و دستورات لازم را به کنترلرهای سرعت الکترونیکی (ESCs) ارسال می کند تا سرعت موتورها را تنظیم و مانورهای پروازی را اجرا کند. کنترلرهای پرواز پیشرفته می توانند ویژگی هایی نظیر موقعیت یابی GPS، ناوبری در ایستگاه های بین راهی، و عملکردهای بازگشت خودکار به خانه را نیز ارائه دهند.

کنترلرهای سرعت الکترونیکی پهپاد

کنترلرهای سرعت الکترونیکی (Electronic Speed Controllers یا ESCs) وظیفه ترجمه دستورات دریافتی از کنترلر پرواز را به سرعت های دقیق و متغیر برای هر موتور بر عهده دارند. این دستگاه های الکترونیکی کوچک، جریان الکتریکی و ولتاژ عرضه شده به هر موتور براشلس را تنظیم می کنند.

ESCs نقش حیاتی در دستیابی به حرکت دقیق و پایداری مطلوب کوادکوپتر ایفا می کنند، زیرا با تغییر سریع سرعت موتورها، امکان کنترل رول، پیچ و یاو را فراهم می آورند. انتخاب ESC مناسب باید بر اساس حداکثر جریان مورد نیاز موتور و ولتاژ باتری انجام شود تا از عملکرد صحیح و ایمن سیستم اطمینان حاصل گردد.

باتری کوادکوپتر

باتری، منبع تغذیه اصلی کوادکوپتر است و معمولاً از نوع لیتیوم پلیمر (LiPo) انتخاب می شود. باتری های لیپو به دلیل چگالی انرژی بالا و توانایی تأمین جریان زیاد، برای پهپادها ایده آل هستند. ظرفیت باتری (بر حسب میلی آمپر ساعت – mAh) و ولتاژ آن (بر حسب تعداد سلول ها – S) به طور قابل توجهی بر زمان پرواز و عملکرد کلی کوادکوپتر تأثیر می گذارند.

انتخاب باتری با ظرفیت و نرخ دشارژ (C-rating) مناسب، برای تأمین انرژی کافی موتورها و سایر قطعات کوادکوپتر و دستیابی به زمان پرواز مطلوب، ضروری است.

برد توزیع برق (PDB – Power Distribution Board) نیز وظیفه مدیریت و توزیع صحیح نیروی الکتریکی از باتری به اجزای مختلف از جمله ESCs و کنترلر پرواز را بر عهده دارد و از برق رسانی پایدار اطمینان حاصل می کند.

فرستنده و گیرنده رادیویی

برای کنترل کوادکوپتر از راه دور، به یک سیستم فرستنده و گیرنده رادیویی نیاز است. خلبان از یک فرستنده رادیویی دستی (ریموت کنترل) برای ارسال دستورات کنترلی مانند گاز، رول، پیچ، و یاو به پهپاد استفاده می کند. این فرستنده، سیگنال ها را به صورت بی سیم ارسال می کند.

گیرنده رادیویی روی کوادکوپتر این سیگنال ها را دریافت کرده و آن ها را به کنترلر پرواز ارسال می کند. این ارتباط بی سیم، کنترل و پاسخگویی آنی را تضمین می کند و به خلبان اجازه می دهد تا حرکت و اعمال کوادکوپتر را با دقت بالا کنترل کند. تعداد کانال های فرستنده و گیرنده باید متناسب با نیازهای کنترلی کوادکوپتر باشد.

دوربین و گیمبال کوادکوپتر

دوربین و گیمبال از قطعات اختیاری کوادکوپتر هستند که عمدتاً در پهپادهای دوربین دار که برای عکاسی یا فیلم برداری هوایی استفاده می شوند، یافت می شوند. دوربین برای ثبت تصاویر و ویدئوها به کار می رود، در حالی که گیمبال وظیفه تثبیت دوربین را بر عهده دارد.

گیمبال با جبران حرکات و لرزش های کوادکوپتر در حین پرواز، فیلم برداری صاف و بدون لرزش را حتی در سرعت های بالا یا مانورهای ناگهانی ممکن می سازد. برخی کوادکوپترهای حرفه ای از گیمبال ها و دوربین های قابل تعویض پشتیبانی می کنند که انعطاف پذیری بالایی در گرفتن انواع مختلف محتوا فراهم می کند و کیفیت تصویربرداری را به طور چشمگیری افزایش می دهد.

سنسورها و ماژول های اضافی

کوادکوپترهای پیشرفته می توانند از سنسورها و ماژول های اضافی برای افزایش قابلیت ها و بهبود عملکرد پرواز بهره ببرند. ماژول GPS (سیستم موقعیت یاب جهانی) برای موقعیت یابی دقیق، ناوبری خودکار، و عملکردهای بازگشت به خانه استفاده می شود. فشارسنج (Barometer) به حفظ ارتفاع پایدار کمک می کند.

سنسورهای تشخیص موانع (Obstacle Avoidance Sensors) به جلوگیری از برخورد با اشیا در محیط کمک کرده و ایمنی پرواز را افزایش می دهند. فرستنده و گیرنده تصویر (VTX/VRX) برای انتقال و دریافت تصاویر زنده از دوربین به عینک FPV یا مانیتور خلبان به کار می روند. این سنسورها و ماژول ها، داده های حیاتی را به کنترلر پرواز ارسال می کنند تا تصمیم گیری های هوشمندانه تری برای پرواز انجام شود.

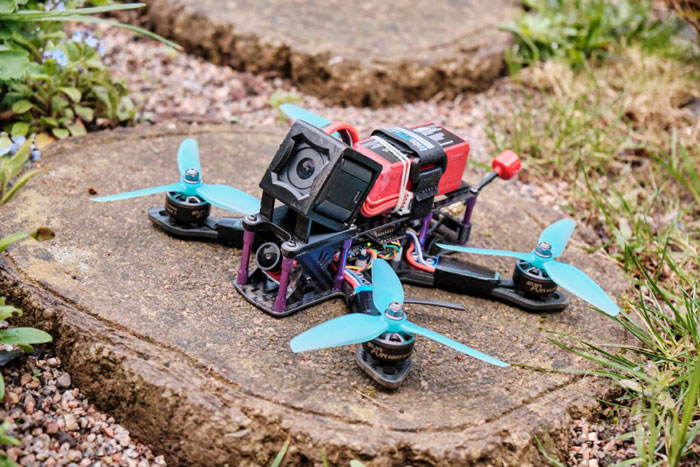

یک کوادکوپتر از مجموعه ای از قطعات به ظاهر ساده تشکیل شده که در کنار هم، یک ماشین پرنده پیچیده و کارآمد را شکل می دهند.

سوالات متداول

تفاوت موتور براش و براشلس کوادکوپتر چیست؟

موتورهای براش (جاروبک دار) دارای جاروبک های کربنی برای انتقال جریان هستند که باعث اصطکاک، سایش و تولید حرارت می شود. اما موتورهای براشلس (بدون جاروبک) این جاروبک ها را ندارند و جریان به صورت الکترونیکی کنترل می شود، که منجر به راندمان بالاتر، طول عمر بیشتر، قدرت و سرعت بیشتر، و نیاز کمتر به نگهداری می شود و برای کوادکوپترها ایده آل هستند.

چگونه قطعات کوادکوپتر را با یکدیگر هماهنگ کنیم؟

هماهنگی قطعات شامل بررسی سازگاری فریم با اندازه ملخ و موتور، انتخاب موتور با KV مناسب برای ملخ و باتری، و انتخاب ESC با ظرفیت جریان کافی برای موتورها است. باتری نیز باید ولتاژ و ظرفیت مناسب برای تأمین انرژی کل سیستم را داشته باشد. کنترلر پرواز نیز باید با تمامی سنسورها و ESCها سازگار باشد.

اصول نگهداری از باتری کوادکوپتر برای افزایش عمر چیست؟

برای افزایش عمر باتری لیپو، آن را بیش از حد دشارژ نکنید (ولتاژ هر سلول نباید از 3.3 ولت کمتر شود). همچنین، باتری را با شارژر مناسب و در حالت متعادل (Balance Charge) شارژ کنید و از شارژ سریع بیش از حد خودداری کنید. باتری ها را در دمای اتاق و با ولتاژ ذخیره سازی (Storage Voltage) مناسب نگهداری کنید و از ضربه یا سوراخ شدن آن ها جلوگیری کنید.

درک نقش ها و تعاملات قطعات کوادکوپتر برای علاقه مندان و متخصصین، از ساخت تا پرواز و نگهداری این دستگاه های هوایی قابل توجه، ضروری است.
